Предусилвател и USB DAC под един покрив

[velin]

Привет!

Проекта е за предусилвател, реализиран с по една 6н1п в SRPP схема, 4-входен селектор, включващ USB вход към вградения дак и 24 позиционен галетен атенюатор. Предвиждам възможност с превключвател да се избира хода на сигнала да минава или през ламповото стъпало или директно към изхода през атенюатора. Захранванията на лампите и дака са с отделни екранирани с медно фолио трансформатори и CLCRC филтрации.
Ето една снимка на разработката към момента:

Вляво се вижда тестовата установка за режимите на лампите

[velin]

Поради небивалия интерес към темата ето още две снимки на железцето в развитие.

Стърчащите жици са временно в този вид за тестове. Предстои монтаж на галетата на предния панел, включване на "интерионото осветление" и пуск, който предвиждам за тези дни.

[Nikolay Kolev]

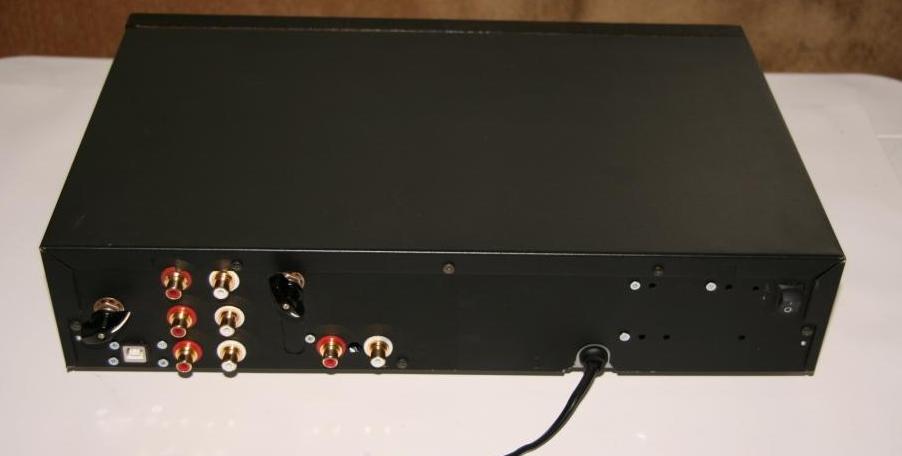

Ако качиш схема ще има по-голям интерес. Задния панел се получава много добре.

[velin]

Ако качиш схема ще има по-голям интерес...

Схемата е класическа - ето една такава, но с ECC88.

При мен са подменени стойностите на елементите заради режимите на 6н1п. Пробвал съм и с 6н23п, която е аналог на тази от схемата и също работи добре, но пак си поиграх с настройка на режимите. Аз ги пускам на около 180 волта анодно.

[Nikolay Kolev]

Пробва ли с 6н3п при 150 волта.

[velin]

Подкарах го преди малко - първи впечатления отлични. Шум и брум няма. Предстои разсвирване и слушане и ако има нещо за корекция ще го фиксна по-нататък. Снимки тези дни, че сега не ми се занимава.

Поздрави
Велин

P.S. Не съм пробвал с 6н3п.

[velin]

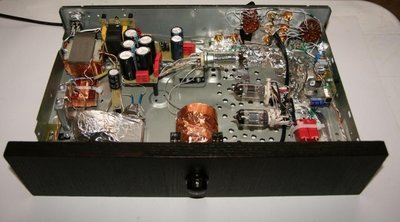

Ето какво се получи, като изключим врътката на галетата - тя е временно.

Както писах по-горе шум и брум няма, но за всеки случай екранирах галетата с медно фолио, и с директно запоен проводник върху него екранировката е отведена на маса в общата точка до входовете. Аз лично съм много доволен от резултата

[Borislav Stankov]

Поздравления - най-важното е хобито да ти носи удоволетворение!

[Nikolay Kolev]

Много добре, а как свири спрямо някой от твоите плеъри

[velin]

Наистина е удоволствие да си видиш и чуеш поредното произведение. Искрено се забавлявам с това ми хоби.
Не съм ги сравнявал директно все още дака с моднат плеар, но и това ще стане тези дни и то не за спорта, а просто да си ги чуя и едното и другото.

[Nikolay Kolev]

Очаквам впечатления
