6С33С-В "Woodworms"

[VALMIG21]

Мариане,много здрав изглед.Солидна конструкция!

[Simon]

Все пак си ... разместил трафовете с дроселите.

Конструктивните решения + вида на метериалите и съчетаването им,
правят усилватели по една и съща схема, да звучат различно...

Но това е решение на проектант-конструктор-изпълнителя
Тези 6 елемента (на канал) имат и по-добро разположение.
(разбира се това е моята гледна точка).

[Marian Lozev]

Simon ,
Знаеш ли - интересно ми е, дори много - можеш ли синтезирано да обобщиш важните положения на теорията ти.

Мерси предварително ,все пак затова е форума.

[Pavel Pramatarov]

Сложи дроселите възможно по-далеч от трафовете...

[VALMIG21]

Къде бе Павле да ги сложи?Дроселите в кухнята,мрежовите в хола?! Абе като даваш съвет,гледай за какво става въпрос.Мариан не искаше мрежовите да топлят кондензаторите.Какво пречат дроселите на мрежовите?Че дроселите ако изправянето е двупътно работят на 100хц,а трансформаторите на 50хц.И от влиянието помежду им се появяват хармоници на субчестоти които ще кривят баса на 3% на манайстия хармоник.Похвалете Мариан,страхотно се справя!!!!

[Pavel Pramatarov]

Мариан не искаше мрежовите да топлят кондензаторите.

Затова ли кондензаторите са зад кенотроните?

[Simon]

Дроселите са и "приемник" на магнитно поле, особено откъм междината. Честотата, така или иначе е кратна на "брума" .
Топлината от лампите като влияние към другите елементи се намалява, като се повдигнат възможно по-близо до горната "плоча".
Така се подобрява естествената конвекция - най-топлото тяло е най-горе, най-близо е до отворите за охлаждане, а и се "пести" място.
До окончателно решение на подредбата е най-добре да се стигне, след всички възможни логични комбинации на компонентите.
Бих запазил мястото на мрежовите в единия край (входна позиция), а големите кондензатори в другия край,
но завъртяни спрямо сегашната подредба (изходна позиция), останалите елементи - избор, след подредба по всички възможни начини.

Не става въпрос за критика, похвала или писане на постове " да се намираме на работа..."
Ако се съобразяваш с всеки, доникъде няма да стигнеш - прави каквото си решил

[Marian Lozev]

Мисля че пак ще има спор..

:единственото което излъчва топлина по-висока от нормалното са кенотроните , за което се наложи разместване.

.....кенотроните са на високо , на предишната снимка не беше отразено ,нямах шпилки. сорка:oops:

Симон , каква ще е разлика ако големите кондери са завъртяни на90 грауса , понеже захр.трафове са на изходно положение в момента.

[VALMIG21]

10 години по параметри няма да мръдне.Дотогава я камилата...

[Marian Lozev]

В петък се разходих до Евроболт-кожодер , и оставих 10 кинта за 30 бр. ст.инбуси с които ще захвана здраво цоклите , за съжаление няма възможност за вкопаване/прикриване на главите .
С тея цокли много се нерва

За проба пробвах с оцветяване с черен-лак но е грозно ,трябва си мат.
Впрочем , имали на пазара други цветове които да са мат.

Поздрави на всички.

[Veselin Krachunov]

Мариане, защо не оставиш около цоклите (между цокъла и шасито) разстояние от 1-2 мм. а отдолу (на долния капак, който няма да се вижда) да пробиеш 10-ина дупки в кръг с диаметър 5-6 мм. всяка. Като вдигнеш цялата работа и на шпайкове, ще се получи една много добра естествена конвекционна вентилация от възходящ въздух около цоклите и балоните на лампите. Това ще доведе и до по-малко загряване на шасито, елементите отдолу (кондензатори, резистори...) и т.н.
Допълнително можеш да разпробиеш няколко дупки с намаляващ диаметър радиално от лампите, като лъчи на слънце (примерно 6 "лъча") но това е по-скоро с декоративна цел (т.е. от горното има много по-голяма практическа полза).
Мислил съм дори цоклите да ги монтирам така че не да "висят" от горния капак, а да са стъпили стабилно върху летвички от здраво дърво, монтирани напречно вътре в самото шаси. Така няма да имаш глави на болтове, които да "криеш", а и ще е доста по-стабилно.

[DRGeorgiev]

Да добра идея за охлаждане,така съм направил на моя,лампата става като термопомпа на долния панел също съм пробил отвори 5мм.

[wlado88]

Мариане,лично моята препоръка е да си вземеш шестограмни болтове за вграден монтаж, който ще ти позволи горният край на болта да е наравно с изолационната плочка.За мен този монтаж ще улекоти визията и няма да са така натрапчиви главите на болтовете на фона на чистия дизайн.
Успех
Владо

[Marian Lozev]

Веселин , мислиме единтично , да оставям по 2мм между цокъла и шасито и дъното ще е с вентилационни прорези . За съжаление за да остане стабилно се изисква цокъла да е поне с тройно зъхващане . С малките цокли само нерви и демодулаций.

Проекта нагледно в главата ми е следния , 400/400мм масивно дърво(червен-никаво) с големи ерове на четирите ъгли като, височината на масива ще е между 60-80мм , следва квопаване на гетенаксовите плочки , шкайкове и за декорация и предпазна мярка черни стъклени обръчи нанизани на няколко шпилки през 10мм разтояние като последното ще е цяло стъкло с големи дупки над ГУ-тата с гравирано име на проекта.

Пример на дървената част....

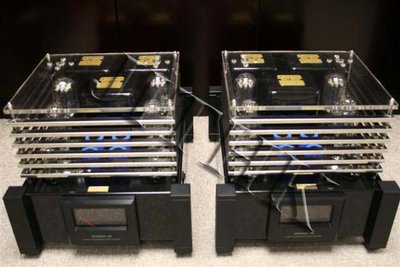

Пример на стъклената част...

[Veselin Krachunov]

Ха-ха, наистина мислим идентично - и аз си представям така "съвършения" дизайн
Само че съм си мислил стъклените обръчи да са от подходящо байцван MDF и само най-горното да е цяло стъкло - така ще стане хем по-леко, хем по-нечупливо, хем по-евтино. Само докарването на цвета на MDF-а идентичен (на визия) с този на стъклото (тъмно/черно или карамелено - в стил "Дуралекс" ) ще е зор, но хванеш ли му веднъж цаката - нататък е лесно...
