Търсенето върна 79 резултата
- Сря Яну 23, 2013 2:21 pm
- Форум: Цифрово аудио
- Тема: въпрос за цифров филтър
- Отговори: 5
- Преглеждания: 6505
Re: въпрос за цифров филтър
В някои модели плеъри, примерно Marantz SA-11S1, е предвидена възможността потребителя да избира вида (характеристиката) на цифровия филтър. http://www.shine7.com/audio/Marantz_SA11S1.htm В случая Marantz са използвали три типа филтри. Единия има стръмна АЧХ, но за сметка на това преходната му харак...
- Сря Яну 23, 2013 11:32 am
- Форум: Цифрово аудио
- Тема: въпрос за цифров филтър
- Отговори: 5
- Преглеждания: 6505
въпрос за цифров филтър
Здравейте! Проектирам един цифров филтър, който прави 8X овърсемплинг на аудио сигнал. В алгоритъма не използвам традиционните методи за интерполация - филтрация на сигнала на половината от честотата на дискретизация, а метод, базиран на кубичната сплайн интерполация. Идеята беше да избегна фазовите...
- Пон Сеп 03, 2012 4:36 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Да, разбира се. Не съм забравил. Мерси много за насоките, Simonov!
- Пон Сеп 03, 2012 4:26 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Да, Wolfson-a ще е на отделна платка. Мисля да сложа и някакъв мултиплексор за превключваяне на източниците.
- Пон Сеп 03, 2012 12:59 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Относно мастър клока идеята ми е следната. Подаваш MCK/2 (5.6448MHz) директно на TDA1541A, който идва от Wolfson-а или от външен осцилатор. Така отпада ролята на ЦФ като генератор на клока на ЦАП-а. ЦФ е шумно и мръсно устройство и само уврежда мастър клока. Мисля че в Arcam delta 70 използваха тоз...
- Пон Сеп 03, 2012 11:43 am
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Има въпроси. 1. Защо HC04 а не HC14? Няма причина, първоначално бях решил да сложа HC14, после не знам защо се отказах. 2. Този DEM релкол е интересен. Пробван ли е дали работи на практика? Аз съм виждал доста по-различни схеми за него. DEM реклока е от схемата на един CD Grundig 9009. Разликата пр...
- Пет Авг 31, 2012 8:59 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC

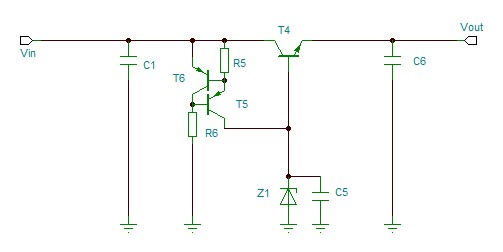

Поствам схемата на дак-а, включително и на преобразувателя ток/напрежение и стабилизаторите на напрежение.
- Пет Авг 31, 2012 7:38 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Ето как съм го направил аз: http://mdiyab.blogspot.com/2011/09/dir9001tda1541a-classic-nos-dac.html#.UD48sKA5JJI Точно по твоя дизайн се водих и аз. Не знаех дали да свържа двата полигона с феритно мостче или направо да оформя мостчето като писта там, където минават пистите за шината към TDA1541. Р...
- Чет Авг 09, 2012 11:34 am
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Предвидил съм DEM реклок като деля мастър клока с 74HC4040. Относно топологията на масите четох доста документи, няйкои от тях противоречиви. Някои препоръчват да се раздели масата на две площадки и да се обедини в обща точка при захранването. Друг вариант е да с обединят двете площадки там, където ...
- Сря Авг 08, 2012 8:29 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
Re: разделяне на маси на DAC
Неправилно съм се изразил с разделяне на масите. Идеята беше да разделя платката на два участъка (полигона), като по този начин да намаля смущенията към цап-а. Цифровия филтър дърпа доста ток, логиките също оказват влияние, затова реших да ги отделя от цап-а. Оптрони за галванична развръзка не мисля...
- Вто Авг 07, 2012 10:18 pm
- Форум: Цифрово аудио
- Тема: разделяне на маси на DAC
- Отговори: 20
- Преглеждания: 16066
разделяне на маси на DAC
Здравейте! Проектирам платка с TDA1541, SAA7220 и реклок. На платката има и дискретни стабилизатори на напрежение за всяко звено. Правилно ли съм разделил масата на платката на две площадки? Това е платката:
- Чет Юни 10, 2010 11:37 am
- Форум: ОБЩА ИНФОРМАЦИЯ
- Тема: elko rauh
- Отговори: 0
- Преглеждания: 1397
elko rauh
Elko Rauh IIA - Някой знае ли какво означава това означение на електролитни кондензатори ROE. Кондензаторите са 85 градусови и серията е EG.
- Пет Яну 08, 2010 7:52 pm
- Форум: Цифрово аудио
- Тема: S/PDIF receiver wm8804
- Отговори: 0
- Преглеждания: 1910
S/PDIF receiver wm8804
Някакви мнения за въпросния S/PDIF ресивър? Джитър около 50ps RMS. Във Farnell го предлагат и цената му е доста ниска.
Ето даташийт: http://www.wolfsonmicro.com/uploads/doc ... Rev4.0.pdf
Ето даташийт: http://www.wolfsonmicro.com/uploads/doc ... Rev4.0.pdf
- Вто Яну 20, 2009 9:25 pm
- Форум: Цифрово аудио
- Тема: tda1541 с лампов изход
- Отговори: 8
- Преглеждания: 6238
- Вто Яну 20, 2009 8:49 pm
- Форум: Цифрово аудио
- Тема: tda1541 с лампов изход
- Отговори: 8
- Преглеждания: 6238
Какъв е ЦАП-а на машината в която ще се слага това стъпало? TDA1541 е. или само на схемата с MOSFET-a, без ламповото стъпало, като можеш да добавиш още едно JFET/MOSFET транзисторно предходно стъпало клас А като усилвател по напрежение Най- вероятно ще се спра на този вариант. А пречи ли нещо това ...
