Начален етап на DIY проект
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
И все пак , идеята за първия проект може да не е мъртва;
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
И още малко снимки/ извинете за досаждането/;

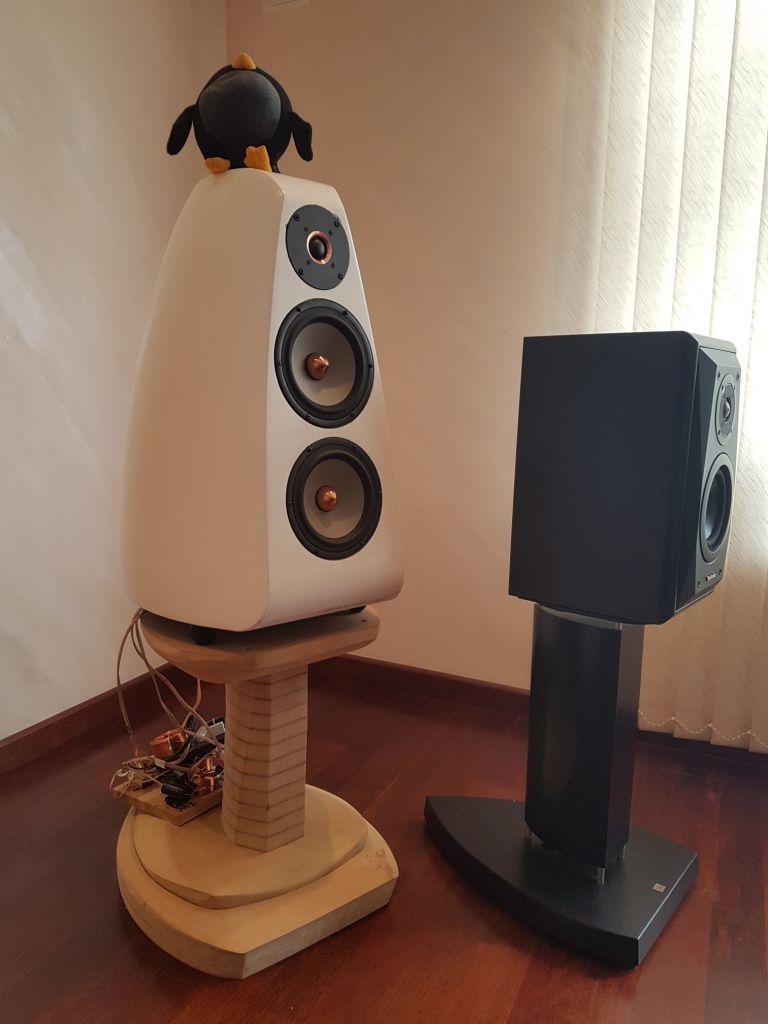

Една добра колонка от 1997г. на "Техникс" CA-10 , срамежливо отстъпи..
Направените от мен филтри звучат добре, ще бъдат тествани в лабораторията на Краси Неделчев.
Една добра колонка от 1997г. на "Техникс" CA-10 , срамежливо отстъпи..
Направените от мен филтри звучат добре, ще бъдат тествани в лабораторията на Краси Неделчев.
- Stefan Stefanov
- BG Audio Team™
- Мнения: 3026
- Регистриран на: Съб Юли 31, 2004 12:00 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Страхотно изглеждат! ![HMguitar :HMguit](./images/smilies/HMguit.gif)
![HMguitar :HMguit](./images/smilies/HMguit.gif)
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Благодаря Ви!Stefan Stefanov написа:Страхотно изглеждат! :HMguit
Една вметка, това е полиуретанов грунд, следва фурнироване с естествен фурнир "Птичи явор".
- velinski
- BG Audio Team™
- Мнения: 2684
- Регистриран на: Пон Яну 24, 2005 1:00 am
- Местоположение: Sofia
- Обратна връзка:
Re: Начален етап на DIY проект
Честито, отлично изглеждат
Остави филтрите отвън, доколкото е възможно
Монтирани вътре в колоната и подложени на вибрации и акустично налягане, звучат осезаемо по-зле
Остави филтрите отвън, доколкото е възможно
Монтирани вътре в колоната и подложени на вибрации и акустично налягане, звучат осезаемо по-зле
STAX SR-007 Mk2 Omega 2 + KGSSHV Carbon
Grado PS-500e + TAG Mclaren 60i
Reference 3A Studio Master + Audiotour Moonphase SE + Audiotour Propaganda DAC + Sony CDP-X3000ES
Grado PS-500e + TAG Mclaren 60i
Reference 3A Studio Master + Audiotour Moonphase SE + Audiotour Propaganda DAC + Sony CDP-X3000ES
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Благодаря Ви!velinski написа:Честито, отлично изглеждат
Остави филтрите отвън, доколкото е възможно
Монтирани вътре в колоната и подложени на вибрации и акустично налягане, звучат осезаемо по-зле
Помислил съм и за това, обособил съм такова отделение. Бас секцията по първият вариант на филтъра, трябваше да бъде във вътрешния обем на кабинета, но след множество промени на схемата , може и тя да е изнесена .
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Едно особено измерване/ всъшност, то си е съвсем нормално/, без графики и корекции / фотошоп/.
Днес занесох колоната на Краси Неделчев, с филтрите, които направих за да ги измери. Първият му въпрос беше,
" Харесва ли ти това, което чуваш, ако- да, другото няма значение?".
Обяснението от моя страна беше, че искам да сверя "часовника си", всичко , като филтри правя по слух и искам картинки.
" Не мога да ти дам такива!".
Човека се занимава с други неща, а измерването беше вид услуга.
Мога да публикувам снимки от телефона, но това за мен е обида към форума.
Крайният резултат, като оценка за филтрите и колоната от Краси - " Много добре!".
Техническите данни:
импеданс - 4 Oма,
обхват: 34Hz-20kHz;/всъщност лесно можех да направя високите на 25 кHz, но наклона на предният панел - 6% обезсмисля това/.При този проект честотната характеристика на високочестотната динамика на T25CF002 не предизвиква загриженост по отношение на грешките при изчислението на фазите. Филтърът за пищялката ограничава честотния обхват отдолу. В долната част на честотния диапазон, високочестотния говорител работи в минималната фазова област. При симулацията , приех честотите в диапазона от 400 и 3000 Hz.
чувствителност: 90 db:
макс. мощност- 200W
Направихме тест с неговите 2 лентови монитори/ говорителите са изцяло негово дело, а TW e лентов/. Слушахме акустична китара и "Игълс". На перкусиите в "Хотел Калифорния", мойте ниски бяха по-добри, нормално /ценовата база е не сравнима/.
Изводът за мен е , че съм в правилна посока в конструирането на не стандартни кабинети, с тежко вътрешно оребряване/ по време на тестовете в колоната ми нямаше никакъв демпващ материал/.
Ако някой желае подробности, мога да покажа филтрите.
Може би за някого е важно, чистото тегло на колоната/ с оребряването/ е 21,300кг, обем 31,200л.
Днес занесох колоната на Краси Неделчев, с филтрите, които направих за да ги измери. Първият му въпрос беше,
" Харесва ли ти това, което чуваш, ако- да, другото няма значение?".
Обяснението от моя страна беше, че искам да сверя "часовника си", всичко , като филтри правя по слух и искам картинки.
" Не мога да ти дам такива!".
Човека се занимава с други неща, а измерването беше вид услуга.
Мога да публикувам снимки от телефона, но това за мен е обида към форума.
Крайният резултат, като оценка за филтрите и колоната от Краси - " Много добре!".
Техническите данни:
импеданс - 4 Oма,
обхват: 34Hz-20kHz;/всъщност лесно можех да направя високите на 25 кHz, но наклона на предният панел - 6% обезсмисля това/.При този проект честотната характеристика на високочестотната динамика на T25CF002 не предизвиква загриженост по отношение на грешките при изчислението на фазите. Филтърът за пищялката ограничава честотния обхват отдолу. В долната част на честотния диапазон, високочестотния говорител работи в минималната фазова област. При симулацията , приех честотите в диапазона от 400 и 3000 Hz.
чувствителност: 90 db:
макс. мощност- 200W
Направихме тест с неговите 2 лентови монитори/ говорителите са изцяло негово дело, а TW e лентов/. Слушахме акустична китара и "Игълс". На перкусиите в "Хотел Калифорния", мойте ниски бяха по-добри, нормално /ценовата база е не сравнима/.
Изводът за мен е , че съм в правилна посока в конструирането на не стандартни кабинети, с тежко вътрешно оребряване/ по време на тестовете в колоната ми нямаше никакъв демпващ материал/.
Ако някой желае подробности, мога да покажа филтрите.
Може би за някого е важно, чистото тегло на колоната/ с оребряването/ е 21,300кг, обем 31,200л.
Последно промяна от jororaitchev на Съб Окт 21, 2017 10:11 pm, променено общо 1 път.
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект

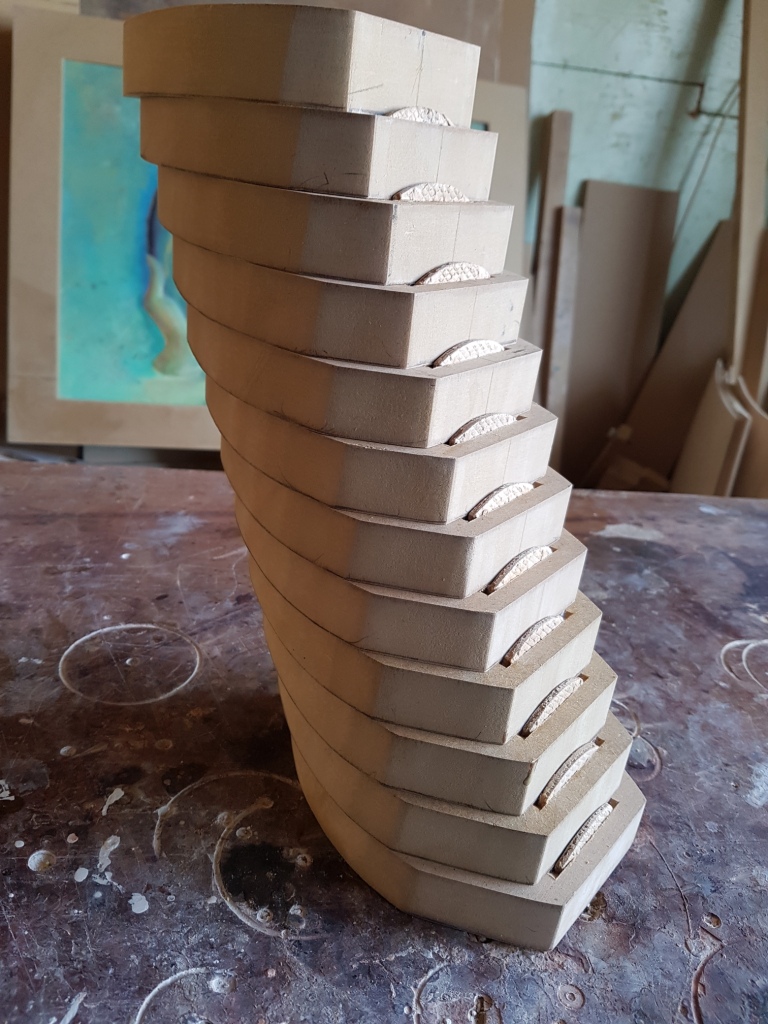

Моменти от изграждането на базите за основните колони, стойките на задните колони ще изглеждат по подобен начин;
.
-
- BG Audio Team™
- Мнения: 252
- Регистриран на: Чет Авг 12, 2004 12:00 am
- Местоположение: Кюстендил
- Обратна връзка:
Re: Начален етап на DIY проект
Респект за безкомпромисното отношение към работата ти. Всеки, който се е опитал веднъж в живота си да направи нещо със собствените си ръце/ум/средства нещо може да разбере колко ентусиазъм е нужен за да изградиш подобен продукт. Един съвет, който твоя приятел Краси ти е дал вече, но никога не е в повече: "Слушай, слушай всичко, което ти попадне. По възможност забрави че имат технически характеристики или поне до момента, в който емоционалния фактор не премине отвъд раздела безпричинен смях."
В този ред на мисли та каня от края на месеца натам да послушаме малко на моята система.
Защо пък и да не донесеш малко хардуер от твоя
.
В този ред на мисли та каня от края на месеца натам да послушаме малко на моята система.
Защо пък и да не донесеш малко хардуер от твоя
![Smile :)](./images/smilies/icon_smile.gif)
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Благодаря Ви, за добрата оценка на проекта ми!
Тази Ваша снимка с помещението за слушане и тези хорни предизвикаха на момента болка в костната ми система, изглеждат респектиращо, а със сигурност така и звучат.
Много благодаря за поканата Ви!
С риск да Ви обидя, но няма да се възползвам от нея, поне до средата на следващата година, а в по- дългосрочна перспектива е безсмислено да правя планове! Съжалявам, понякога удоволствието остава на заден план, заради други житейски приоритети!
Тази Ваша снимка с помещението за слушане и тези хорни предизвикаха на момента болка в костната ми система, изглеждат респектиращо, а със сигурност така и звучат.
Много благодаря за поканата Ви!
С риск да Ви обидя, но няма да се възползвам от нея, поне до средата на следващата година, а в по- дългосрочна перспектива е безсмислено да правя планове! Съжалявам, понякога удоволствието остава на заден план, заради други житейски приоритети!
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект

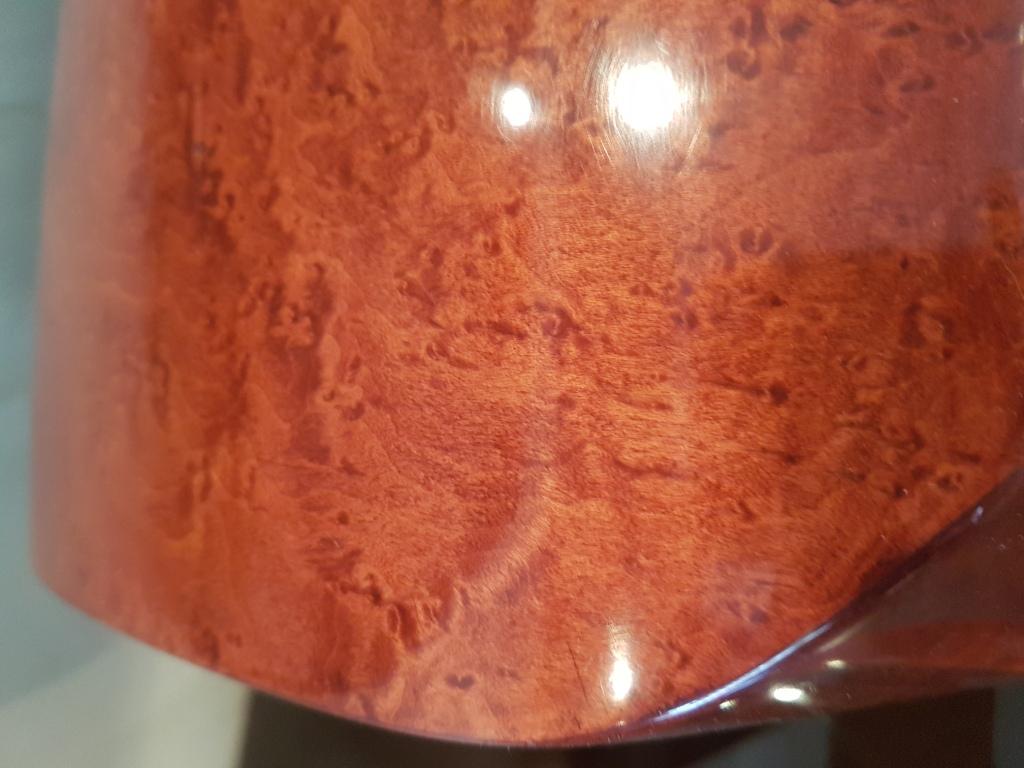

В този форум, не съм обсъждал мойте методи за фурнироване на кабинети с естествен фурнир, примерно, как позиция- 1
,да се превърне в позиция- 2
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Измина доста време, в ангажираност към други проекти, но с настъпването на есента продължавам по колоните.
Малко снимки по работата ми над стойките:
https://www.facebook.com/groups/1046794425475324/?ref=bookmarks
Малко снимки по работата ми над стойките:
https://www.facebook.com/groups/1046794425475324/?ref=bookmarks
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Ще ви покажа, как съм решил проблема със сезонното движение на МДФ -а, по моя метод.
От отпадъчен материал при обработката на МДФ, и полиуретанов грунд, правя кит- първа операция;
От отпадъчен материал при обработката на МДФ, и полиуретанов грунд, правя кит- първа операция;
Последно промяна от jororaitchev на Пон Ное 05, 2018 1:43 pm, променено общо 1 път.
- jororaitchev
- чете и пита
- Мнения: 49
- Регистриран на: Нед Окт 02, 2016 10:49 am
- Местоположение: София
- Обратна връзка:
Re: Начален етап на DIY проект
Детайла е сложен , в главата ми се "разхождат" множество равнини и линии, вече обясних, че не използвам 3D програми и се налага да направя няколко допълнителни разхода / несравнимо малки/, преди да започна същинската довършителна работа,т.е. закупуването на няколко спрея с акрилна боя, няма как да си представя онова, което ще бъде довършено с автолак.
Няколко момента от обработката на стойките;
Няколко момента от обработката на стойките;
